Avansert AV-installasjon: Da taket ikke ville samarbeide

Mange tror at jobben vår bare handler om å henge opp en skjerm, et kamera og trekke noen kabler.

Sannheten er at de mest krevende oppdragene våre ligner mer på et ingeniørprosjekt enn en installasjon. Et nylig prosjekt, hvor et fem meter langt motorisert lerret og en laserprojektor skulle henge perfekt i et lukket tak, viser hva avansert AV-installasjon faktisk krever.

Hvorfor mange undervurderer det vi gjør

De fleste forbinder AV Signage med møteromsskjermer, infoskjermer og videokonferanseutstyr som feks Neat, Yealink, Samsung og Barco. Det stemmer, det er kjernen i hverdagen vår. Men bak enhver vellykket installasjon ligger det ofte noe langt mer krevende: konstruksjonsvurderinger, lastberegninger, og evnen til å finne løsninger når ingenting går som planlagt.

Et lukket tak forteller deg ingenting om hva som befinner seg over det. Få tegninger stemmer med virkeligheten, og rør, kanaler og bæresystemer ligger sjelden akkurat der du håper. Da holder det ikke å være god på montering. Da må man forstå konstruksjon, vekt, krefter og marginer, og man må tørre å stoppe opp og undersøke før man borer det avgjørende hullet.

Historien om lerretet og taket

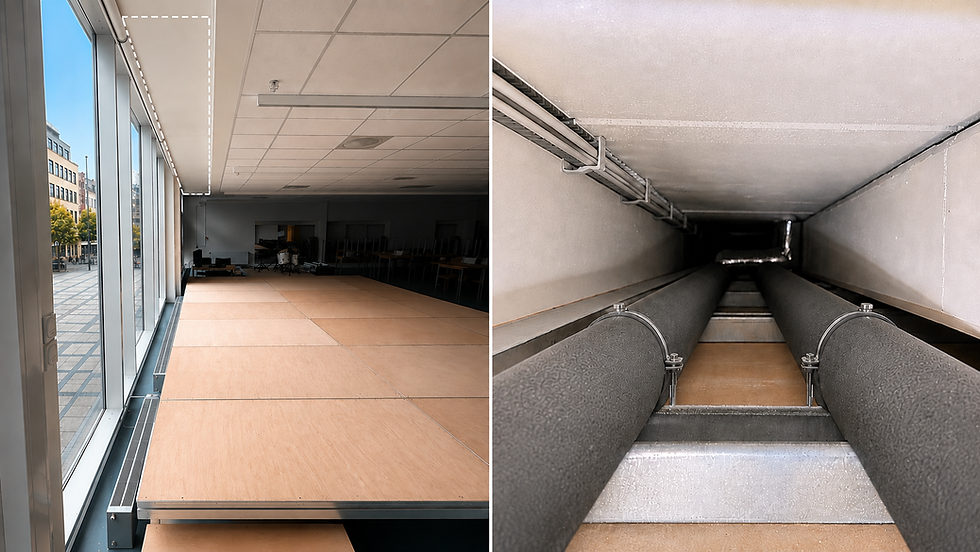

Oppdraget var å montere et fem meter langt motorisert lerret, over 60 kilo tungt, i taket i bakkant av en scene. Se den striplede markeringen i taker på venstre bilde nedenfor. Taket der lerretet skulle henge var helt lukket, og vi visste ikke hva som skjulte seg mellom himlingsplaten og betongen over. Før vi rørte en eneste skrue, boret vi et pilothull for å kartlegge forholdene.

Det vi fant var trangt: det var noe luft, 52 centimeter opp til betongen, men utrolig liten plass til våre fester, verktøy og arbeidsmetoder. Bildet til høyre viser 43 cm bredde. Det eneste stedet vi kunne plassere et anker og fester til lerrettet, var mellom vannrørene.

Her sto vi overfor et valg som ville avgjøre hele resultatet. Gjengestenger ned fra betongen er en vanlig løsning, men i dette tilfellet ville de mest sannsynlig skapt ustabilitet og for mye bevegelse i et så langt og tungt lerret. Når motoren starter og lerretet skal rulles ned eller opp, skjer det en ganske kraftig bevegelse og vibrasjon. Da vil man helst ha et lerret, som på tross av dette, alltid er 100% stødig og ikke beveger seg.

I stedet valgte vi å bygge egne anker av trevirke, boltet fast og ført helt fra betongen og nøyaktig ned til samme nivå med det ferdige taket, mellom vannrørene. Denne metoden ga et stivt og stabilt feste, samtidig som vi kunne planlegge nøyaktig hvor åpningene i himlingen måtte gjøres.

Resultatet ble at de to åpningene endte opp skjult under lerretets egen kasse. Utenfra ser man ingenting av jobben som er lagt ned, bare et perfekt montert lerret.

Prosjektoren som måtte treffe på centimeteren

I samme rom skulle vi også montere en laserprojektor i taket. Kravet var at linsen måtte sitte nøyaktig 18 centimeter over øvre kant av lerretets bildeflate, for at bildet skulle treffe riktig over 200 tommer i 16:10-format. Her er det ingen rom for «cirka».

Utfordringen var høyden i rommet. Avstanden fra scenen til himlingsplatene var ikke stor nok til prosjektorens takfeste. Løsningen ble å tilpasse både festet og selve himlingsplaten, slik at prosjektoren til slutt satt kun én centimeter under himlingen. Millimeterarbeid, bokstavelig talt, for å få et bilde som sitter perfekt hver eneste gang noen bruker rommet.

Jan E. Slåtto-Jensen (Daglig leder & Løsningsarkitekt, AV Signage AS)

Hva bør du tenke på før en krevende AV-installasjon?

Prosjekter som dette lærer oss noe hver gang. Her er noen av prinsippene vi alltid følger:

• Undersøk før du borer. Et pilothull koster minutter, men kan spare deg for store feil.

• Ikke stol blindt på tegninger. Rør, kanaler og bæresystemer avviker ofte fra det som er dokumentert.

• Velg festemetode ut fra last og bevegelse, ikke bare det som er raskest å montere.

• Planlegg synlige flater før du lager åpninger, slik at inngrepene skjules i sluttresultatet.

• Regn nøyaktig på projeksjonsavstand og linseplassering før noe monteres, spesielt ved store lerret og spesielle formater.

• Vær villig til å tilpasse både utstyr og bygningsdeler når standardløsninger ikke passer.

Alt er mulig

Når man står midt i et prosjekt som dette, med kun noen få centimeter å jobbe på og en projektor som skal treffe på millimeteren, kan det virke nesten umulig. Men etter over to tiår i bransjen har vi lært at «alt er mulig» ikke bare er et slagord, det er vår arbeidsmetode.

Grundig forarbeid, riktige vurderinger og vilje til å finne den beste løsningen, ikke bare den enkleste, er det som skiller en god installasjon fra en perfekt en.
